Tipos y trabajo de filtrado del filtro de aceite de prensa hidráulica

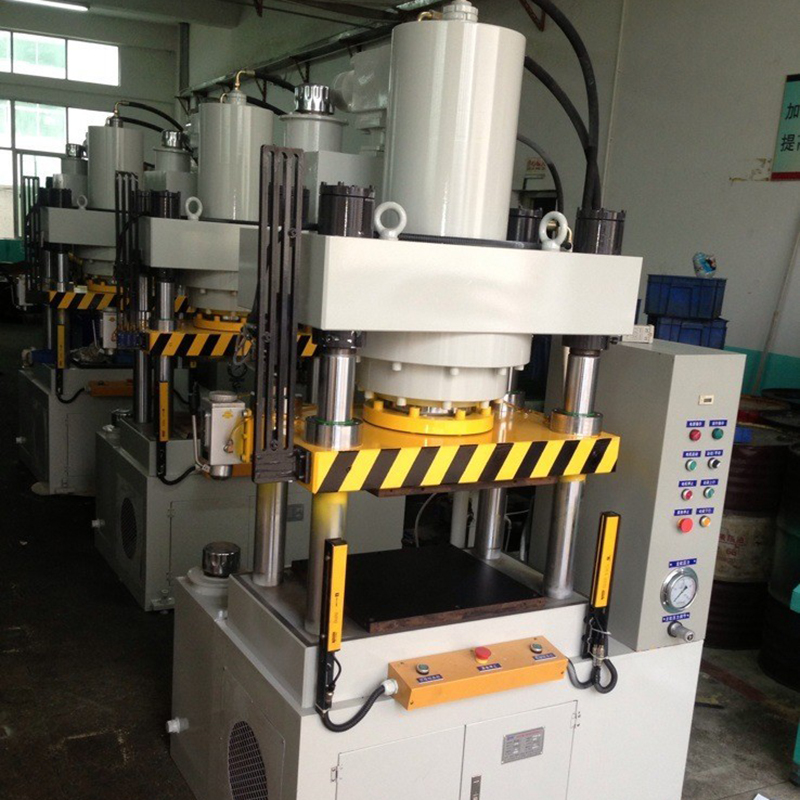

Hydraulic Press Equipment es una máquina que utiliza líquido como medio de trabajo y completa varias operaciones de proceso a través de la transmisión de presión del líquido. Se utiliza ampliamente en industrias como procesamiento de metales, productos de plástico, compresión de basura, construcción naval y fabricación de automóviles. La parte central de la prensa hidráulica es el sistema hidráulico, que incluye componentes como bombas de aceite, válvulas, cilindros, tuberías de aceite y dispositivos de control.

El principio de trabajo de filtrado de la prensa hidráulica es principalmente para filtrar el aceite a través del sistema hidráulico. La prensa hidráulica utiliza aceite hidráulico como medio, a través de un sistema hidráulico cerrado, utilizando la incompresibilidad del líquido para convertir una pequeña fuerza en una fuerza mayor, filtrando así el aceite.

El filtro de aceite de la prensa hidráulica pertenece a un instrumento para filtrar el aceite. Según la forma material y estructural del elemento de filtro, los tipos de filtros de aceite de prensa hidráulica incluyen principalmente filtros de aceite de malla, filtros de aceite de brecha, filtros de aceite de papel, filtros de aceite sinterizado, filtros de aceite magnético, etc. Según las diferentes posiciones de El filtro de aceite, también se puede dividir en filtro de succión, filtro de presión y filtro de aceite de retorno. Teniendo en cuenta el rendimiento de auto-procedimiento de la bomba de la prensa, el filtro de succión es principalmente un filtro grueso.

1. Filtro de malla de prensa hidráulica: el elemento de filtro usa malla de cobre como material del filtro. En el marco cilíndrico de plástico o metal con muchos agujeros a su alrededor, se envuelven una o dos capas de malla de alambre de cobre. La precisión del filtrado depende del número de capas de malla de cobre y el tamaño de la malla. Se instala principalmente en la tubería de succión de la bomba hidráulica para proteger la bomba hidráulica. Se caracteriza por una estructura simple, una fácil limpieza, una fuerte capacidad de aprobación de aceite, una precisión baja de filtración y una pérdida de presión inferior a 0.04 MPa. Generalmente se instala en el puerto de succión de la bomba hidráulica.

2. Filtro de aceite de espacio de alambre: el elemento del filtro está compuesto de alambre de acero o alambre de aluminio apretado en el exterior del marco cilíndrico, y las impurezas mezcladas en el líquido se filtran mediante el pequeño espacio entre los cables de cobre. Generalmente se usa en sistemas de mediana y baja presión. Se caracteriza por una estructura simple y un buen efecto de filtrado, pero la resistencia del material de filtrado es baja y es difícil de limpiar después de la obstrucción. Se puede usar en tuberías de succión de aceite y tuberías de presión.

3. Filtro de aceite de papel: el elemento de filtro es un núcleo de papel hecho de resina fenólica simple o corrugada o papel de filtro microporoso de pulpa de madera. El núcleo de papel está envuelto alrededor de un esqueleto hecho de hierro chapado en estaño con agujeros para aumentar la resistencia. Para aumentar el área de filtración, el núcleo de papel generalmente se convierte en una forma doblada. Se utiliza en sistemas hidráulicos que requieren alta calidad de filtración. Se usa mejor en combinación con otros filtros de aceite. Se caracteriza por una alta precisión de filtración, pero es fácil de obstruir y no se puede limpiar. El núcleo de papel debe ser reemplazado con frecuencia. Generalmente se usa para la filtración fina del aceite (d = 005 ~ 0.03 mm).

4. Filtro de aceite sinterizado: el elemento del filtro se sinteriza con polvo de metal, y los microporos entre las partículas se usan para bloquear las impurezas en el aceite para que pasen. Se caracteriza por poder trabajar a alta temperatura y alta presión, y tiene una fuerte resistencia a la corrosión. El elemento de filtro puede soportar alta presión, tiene una buena resistencia a la corrosión y tiene una alta precisión de filtración. Es adecuado para sistemas hidráulicos de alta presión y alta temperatura que requieren filtración fina.

Al instalar el filtro de aceite, debe prestar atención a lo siguiente: generalmente, el filtro de aceite solo se puede usar en una dirección, es decir, la entrada y la salida no pueden intercambiarse; En segundo lugar, es conveniente limpiar el elemento de filtro; Finalmente, también se debe considerar la seguridad del filtro de aceite y el entorno circundante. Por lo tanto, el filtro de aceite no debe instalarse en la ruta de aceite donde pueda cambiar la dirección del flujo. Si es necesario, se puede agregar una placa de ajuste de dirección de flujo para garantizar la filtración bidireccional.
